ZJZ siri manipulator casting hidraulik adalah jenis baru peralatan casting dan lifting, dengan ciri-ciri berikut:

1, tiada pemutus perjalanan, menggunakan had laluan silinder sendiri, dan peranti buffer.Dengan pergerakan tiang piston ke atas dan ke bawah untuk memandu pergerakan boom menaikkan, pergerakan agak stabil.

Sistem hidraulik dilengkapi dengan peranti keselamatan, yang mempunyai fungsi perlindungan keselamatan dalam kes beban berlebihan dan seterusnya, dan mengelakkan kerosakan bahagian-bahagian dan kemalangan kran keseimbangan.

Zjz siri manipulator mengalir dilengkapi dengan fungsi pembatasan kelajuan dan penurunan diri, yang boleh membuat berat badan turun lebih lancar dan menjimatkan penggunaan tenaga. MANIPULATOR SATU PERCUMA untuk pengangkutan berkesan tinggi dan penempatan tepat dan pemasangan objek berat dalam 300 kg, terutamanya untuk medium dan kecil FOUNDdries.Ia mempunyai kelebihan saiz kecil, bunyi rendah, berat ringan, struktur baru dan kompak, operasi yang selamat dan boleh dipercayai, pemeliharaan yang mudah dan mudah, dan lain-lain.Ia adalah produk baru yang membebaskan pengendali daripada kerja manual pengecasan dan pengecasan kerap dan meningkatkan kecekapan pengeluaran.

Manipulator casting hidraulik mengangkat objek berat dicapai melalui tiga jenis sintesis pergerakan berikut:

1, mengangkat vertikal pergerakan hidraulik

2.Balik sekeliling fuselage secara manual

Pergerakan secara horizontal secara manual

M ialahParameter teknikal ZJZ manipulator pengecoran hidraulik

Jadual 1 :

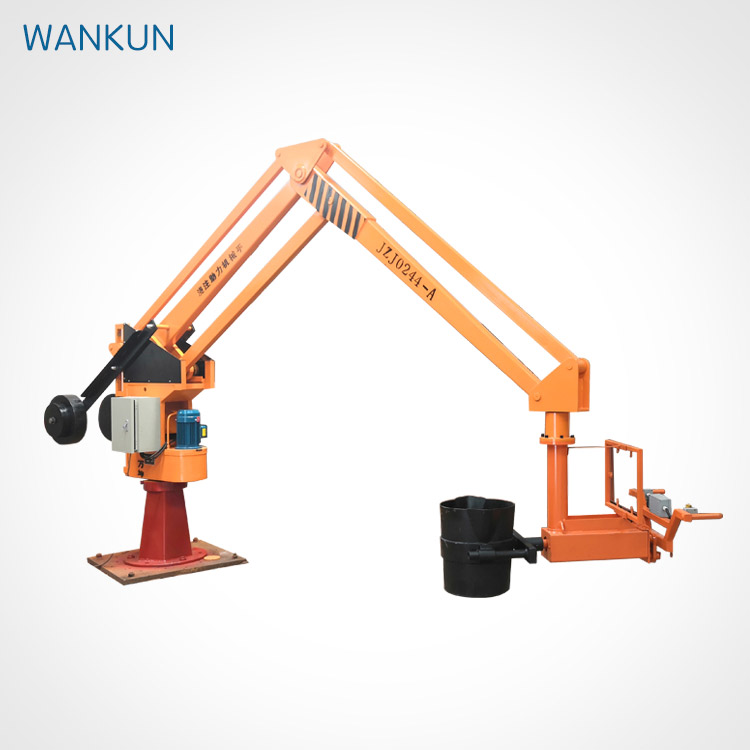

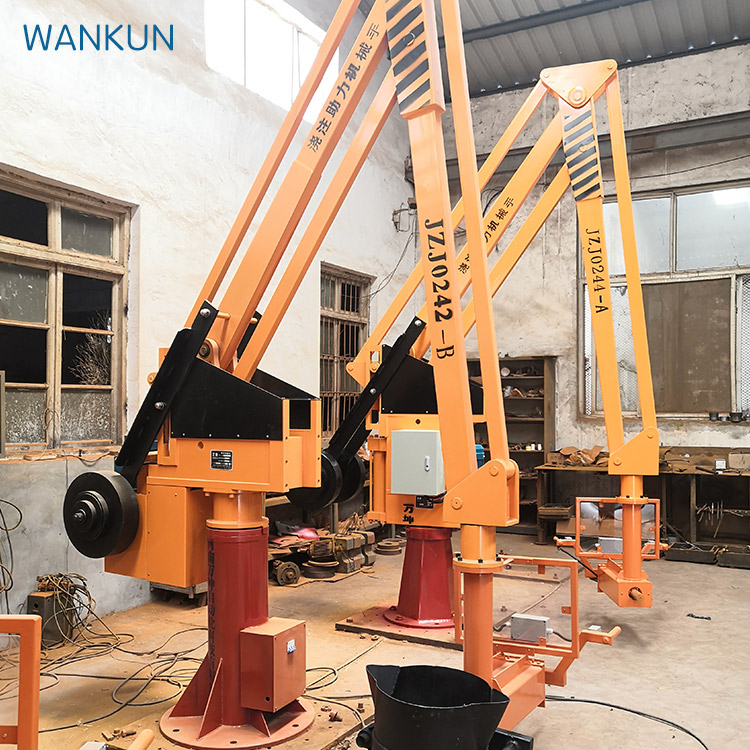

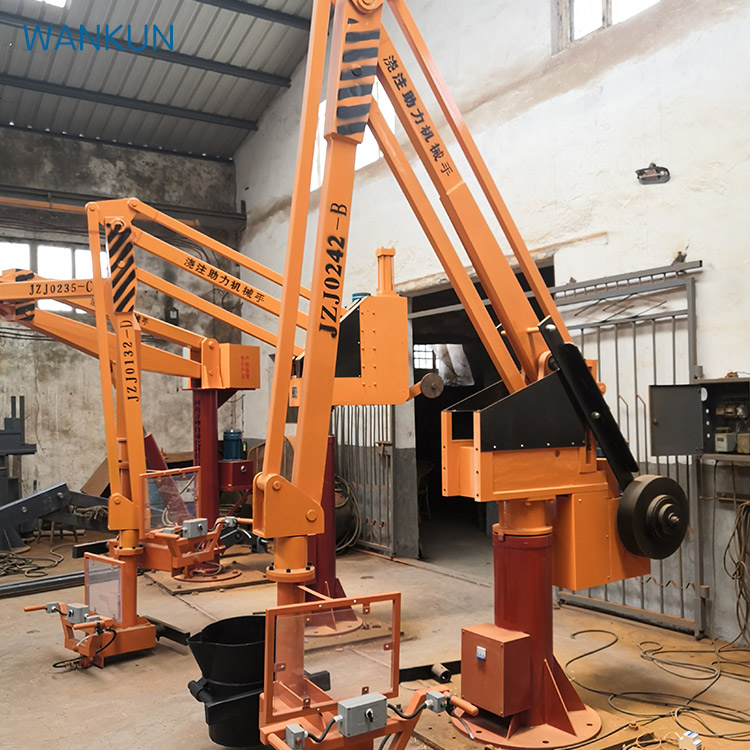

Gambar luar

Struktur dan prinsip

JZJ siri manipulator casting hidraulik terdiri daripada lima bahagian: fuselage, mekanisme empat tegangan seimbang, sistem hidraulik dan kawalan elektrik, alat pergerakan beg casting.

1 buah fuselage :

Bahagian ini terdiri daripada asas,

Kursi sumbu berputar, kerusi lengan, perhimpunan panduan vertikal, dll. Dasar boleh diletakkan pada pangkalan semen (tamat) (lihat Jadual - untuk saiz pangkalan) atau diletakkan pada kerusi mudah alih (mobile). Tubuh boleh berputar dalam julat 345 darjah di sekeliling kerusi sumbu berputar. Perhimpunan panduan vertikal diletakkan di bahagian belakang badan, dan roda panduan mekanisme empat-link yang seimbang bergerak ke atas dan ke bawah rumput panduan.

2, keseimbangan empat mekanisme sambungan rod:

Bahagian ini terdiri daripada lengan besar, lengan kompleks lengan besar, lengan mengangkat, lengan kompleks mengangkat, lengan menghubungkan, plat sokongan dan blok keseimbangan dan bahagian-bahagian lain. Kedua-dua belah sisi titik keseimbangan antara plat sokongan dan lengan menghubungkan dipindahkan secara horisontal oleh sepasang punggung bola satu baris pada tali panduan badan. Hujung belakang lengan besar dihubungkan dengan kepala tiang piston silinder hidraulik melalui kuku, dan pergerakan vertikal dilakukan di sepanjang tali panduan. Blok keseimbangan disesuaikan dipasang pada lengan besar yang dihubungkan dengan empat ikatan, yang seimbang dengan berat diri tiang keseimbangan, supaya penyebaran boleh mencapai matlamat keseimbangan acak.

Sistem hidraulik :

Sistem ini terdiri daripada pam gear, injap arah elektromagnetik, paip minyak masuk dan kembali, injap keselamatan, silinder hidraulik dan sebagainya. Apabila pengendali menekan, menaikkan (atau jatuh) butang, minyak hidraulik melalui injap elektromagnetik ke dalam silinder, bilik bawah, mendorong piston tong ke bawah (atau ke atas) pergerakan, melalui empat prinsip lever link, supaya memandu pergerakan mengangkat objek berat.

Apabila berat angkat melebihi 1.1 kali berat yang dinyatakan, katup keselamatan dibuka dan dibebaskan, supaya berat tidak boleh dibangkitkan, untuk melindungi keselamatan keseluruhan kran keseimbangan hidraulik. (lihat Gambar 4 untuk prinsip)

Bahagian kawalan elektrik :

Bahagian ini terdiri daripada enjin, pemutus sirkuit kes plastik, fuse, butang kawalan, kontak AC, relay kecil, transformator kawalan, dan lain-lain (lihat Jadual 2). Mesin menggunakan bekalan kuasa tiga fasa 380V, 50HZ (tiga fasa empat baris), garis netral harus disambungkan dengan ketat.

Gunakan bekalan kuasa 24V. Barisan bekalan kuasa boleh dipandu dari bahagian bawah kerusi atau dari sisi kiri kotak elektrik. Apabila pemutus udara dimatikan, butang reset automatik penyebaran sentiasa dimatikan, dan sistem mula berfungsi selepas kawalan jauh dimatikan. Tekan butang naik atau turun (lihat Gambar 3) untuk menaikkan atau menurunkan penyebaran.

Sling

Bahagian 5 Penyebaran :

Bahagian maklumat terdiri daripada peranti kawalan komunikasi dan peranti berputar horisontal Mo. Rao Bao komposisi bingkai get. Melalui pewarnaan kawalan melalui, ladle boleh dikawal untuk bergerak ke atas dan ke bawah ke bangunan buatan, dan rem tangan boleh dicampurkan untuk berputar. Peranti berputar horisontal membolehkan pengendali untuk memohon dengan mudah.

Pembungkusan, pengangkutan, pemasangan dan pembubaran

1. pembungkusan, pengangkutan dan perhimpunan

Semasa penghantaran, keseluruhan mesin disatukan pada bingkai bawah pengangkutan khas, dan sambungan empat bar seimbang disatukan pada fuselage dengan plat tetap, supaya ia tidak boleh meluncur ke belakang dan ke hadapan.

Bahagian-bahagian peralatan dan tangki bahan api basah dengan hujan. Seluruh mesin juga boleh dibahagikan kepada tiga bahagian: fuselage, mekanisme penghubung empat bar seimbang dan komponen counterweight untuk pembungkusan dan pengangkutan. Bahagian-bahagian perhimpunan mesin mengikut carta, letakkan penjaga dan papan panduan vertikal, selepas crane dalam lengan di atas, untuk menyeimbangkan penghubung empat bar, lengan berkendara, bersamaan dengan papan sokongan lengan di kedua-dua belah sisi salib pada lengan di peringkat panduan atas, roda panduan pada empat sambungan tongkat dan sambungan tongkat piston, dua roda panduan dipasang di tengah-tengah papan panduan vertikal sebelum dan selepas, Kemudian dipasang mengikut sampel dalam tongkat panduan berbalik, tongkat panduan vertikal tetap, kemudian tongkat

2. pemasangan dan pembinaan

Sila baca arahan dengan berhati-hati sebelum memasang mesin. Semasa pemasangan, kalibrasi tahap lantai asas konkrit, dan kemudian pastikan keseluruhan mesin pada asas. Tarik penyebaran ke radius kerja maksimum pada ketinggian yang sama dan buat pergerakan bulat 340 darjah. Cari titik horisontal penyebaran pada titik yang sama ketiga, dan kesilapan horisontal tiga titik tidak boleh melebihi 15mm. Sambungkan kepada bekalan kuasa kerja tiga fasa 380V, 50HZ (tiga fasa empat kawat), garis netral harus disambungkan dengan selamat.Selepas pemeriksaan adalah betul, tutup pemutus kuasa kotak elektrik, tekan butang untuk memeriksa sama ada arah rotasi enjin adalah konsisten dengan arah yang ditandai, dan kemudian tekan butang ke atas atau ke bawah untuk operasi debugging dan mengikut keperluan kerja.

Perhatian kepada isu keselamatan

Sebelum kuasa dimasukkan ke dalam mesin, tiga pemutus perlindungan kebocoran perlu dipasang.

2, kulit mesin mesti tanah (PE garis), dan tanah adalah baik.

Sebelum membuka penutup kotak elektrik untuk penyelenggaraan, bekalan kuasa luaran mesti dipotong terlebih dahulu.

Apabila beroperasi di udara terbuka, langkah-langkah tahan hujan dan tahan debu perlu diambil.Ia dilarang secara ketat untuk hujan kepada peralatan elektrik basah atau hujan untuk memasuki tangki.

5, pemancar jauh perlu dua bulan (tergantung kepada penggunaan) untuk menggantikan bateri.

Lubrikasi

Pembungkusan rolling setiap bahagian mesin dilumasi dengan lemak kalsium, dibersihkan dan diganti sekali setiap enam bulan.

Kawalan kontak antara laluan panduan vertikal depan dan belakang dan roller dilumasi dengan lemak kalsium sekali sebulan.

3, tangki minyak dengan 32# ~ 48# minyak hidraulik anti-kerosakan, permukaan minyak tidak boleh berada di bahagian bawah garis permukaan minyak tingkap minyak 10mm di bawah, model minyak hidraulik mengikut penggunaan persekitaran, membersihkan setiap enam bulan, ganti sekali.

Gambar 2. diagram skim elektrik

Jadual 2 :

Gambar 5

Skim sistem hidraulik
